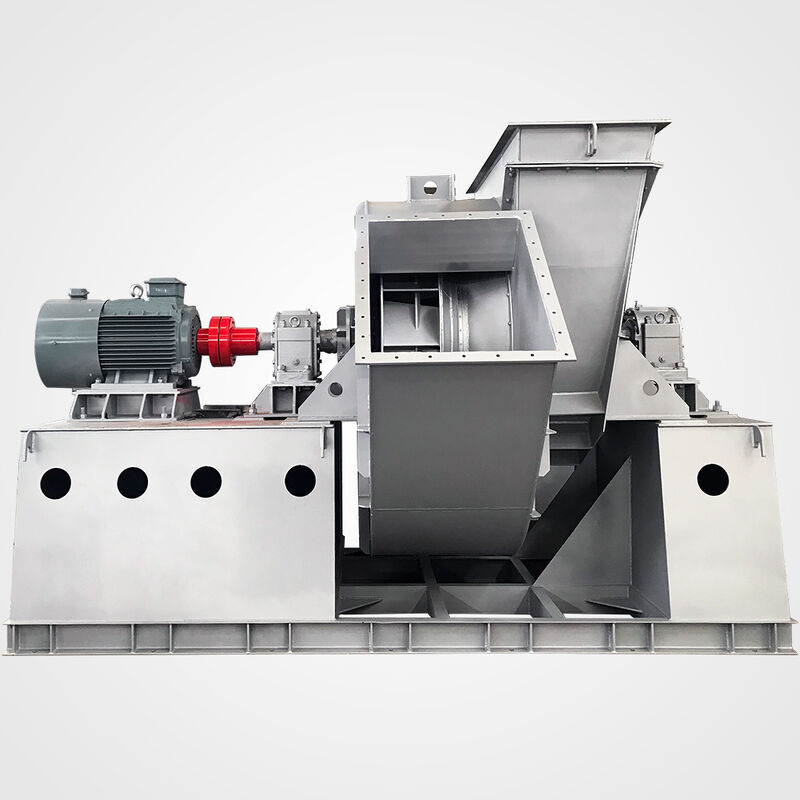

Sistema de soplador de caldera anticorrosión y eficiente energéticamente Q345 personalizado

Ventilador de tiro inducido 4-73 para calderas

Introducción Of 4-73 ventilador soplador

Diseñado para aplicaciones industriales exigentes en calderas, nuestro sistema de soplador de caldera personalizado combina la construcción de acero de alta resistencia Q345 con tecnología avanzada de eficiencia energética para ofrecer un rendimiento y una durabilidad excepcionales. El sistema cuenta con un tratamiento anticorrosión especializado en todos los componentes, lo que proporciona una resistencia fiable a la oxidación a altas temperaturas, la corrosión química y la degradación por humedad.

Estructuras del producto:

1. Impulsor: consta de 12 álabes curvados hacia atrás con perfil aerodinámico biselado soldados entre el disco frontal de cono de arco y el disco trasero de placa plana. Los álabes aerodinámicos garantizan una alta eficiencia, bajo ruido y alta resistencia de los sopladores. Todos los impulsores pasan la corrección de equilibrio estático y dinámico y la prueba de funcionamiento a alta velocidad, por lo que disfrutan de un funcionamiento estable y fiable. Los impulsores de los ventiladores de ventilación y los ventiladores de tiro inducido con el mismo número de modelo aplican la misma estructura con diferentes materias primas (en general, A3 para ventiladores de ventilación y 16Mn para ventiladores de tiro inducido).

2. Carcasa: está soldada en forma de voluta con placas de acero comunes. Las carcasas para sopladores de entrada única se pueden fabricar en tres tipos diferentes (las carcasas para el soplador №8～№12 se pueden fabricar en una estructura integrada no separable; las carcasas para los sopladores №14～№16 se pueden dividir en dos partes, mientras que las carcasas para los sopladores №18～№29.5 se pueden dividir en tres partes). Para los ventiladores de tiro inducido, las placas de la voluta se engrosan adecuadamente para evitar el desgaste por el polvo.

3. Entrada: para integrarse en una estructura aerodinámica convergente y fijarse al lado de succión del soplador con tornillos.

4. Amortiguador de aire: el amortiguador de aire se utiliza para ajustar la capacidad del soplador y se instala radialmente antes de la entrada de aire. El rango de ajuste es de 0° (totalmente abierto) a 90° (totalmente cerrado). Mirando desde el lado de la entrada de aire, el mango del amortiguador de aire está en el lado derecho. Para los sopladores de rotación derecha, el mango se mueve de totalmente cerrado a totalmente abierto moviéndose de abajo hacia arriba. Para los sopladores de rotación izquierda, el mango se mueve de totalmente cerrado a totalmente abierto moviéndose de arriba hacia abajo.

5. Unidad de accionamiento: el eje principal de la unidad de accionamiento está hecho de acero de calidad. Se utilizan rodamientos de rodillos para esta serie de sopladores. Hay dos tipos de cajas de rodamientos: los sopladores con №8~16 aplican cajas de rodamientos integradas de tipo ciclón, mientras que los sopladores con №18~29.5 aplican dos cajas de rodamientos de bloque de almohada separadas. Las cajas de rodamientos para los ventiladores de tiro inducido Y4-73 están equipadas con termómetro e indicador de nivel de aceite. La caja de rodamientos utiliza aceite de motor 30#. La cantidad de aceite que se debe agregar se basará en el indicador de nivel de aceite. Si se utiliza lubricación con grasa, las cajas de rodamientos integradas de tipo ciclón para sopladores con №8~16 deben agregar una placa deflectora de aceite en el lado de las bolas rodantes dentro de la caja de rodamientos y la ranura para fijar la placa deflectora de aceite ya está reservada. Los ventiladores de tiro inducido Y4-73 están equipados con dispositivos de refrigeración por agua. Por lo tanto, se debe agregar una tubería de agua y el consumo de agua varía con la temperatura ambiente y generalmente se considera como 0,5-1 m3/h.

Datos técnicos

Preguntas frecuentes

1. ¿Qué parámetros se deben proporcionar cuando se diseña el ventilador soplador de la central térmica?

Respuestas: Flujo de aire, presión total o presión estática, temperatura de entrada, voltaje y frecuencia locales, altitud, etc.

Si hay gas inflamable y explosivo, o una gran carga de polvo en el medio, informe también al diseñador.

2. ¿Qué tal el servicio de preventa y posventa de su empresa?

Respuestas: Antes de nuestra cooperación, contamos con un equipo técnico profesional para ayudarle a realizar la solución técnica de acuerdo con sus condiciones de trabajo, para asegurar el funcionamiento eficiente del ventilador centrífugo.

Servicio postventa, ofreceremos 12 meses de servicio de reparación y brindaremos servicios de seguimiento de por vida. Además, nuestros ingenieros están disponibles para ir al extranjero para ofrecer el servicio de reparación.

3. ¿Su empresa tiene cualificaciones?

Respuestas: SIMO Blower ha obtenido las certificaciones ISO 9001-2008, CE, TUV, etc.
