| Lugar de origen: | Henan China |
| Nombre de la marca: | SIMO |
| Certificación: | CE, ISO9001:2008,TUV |
| Número de modelo: | Ventilador 6-05 de SIMO |

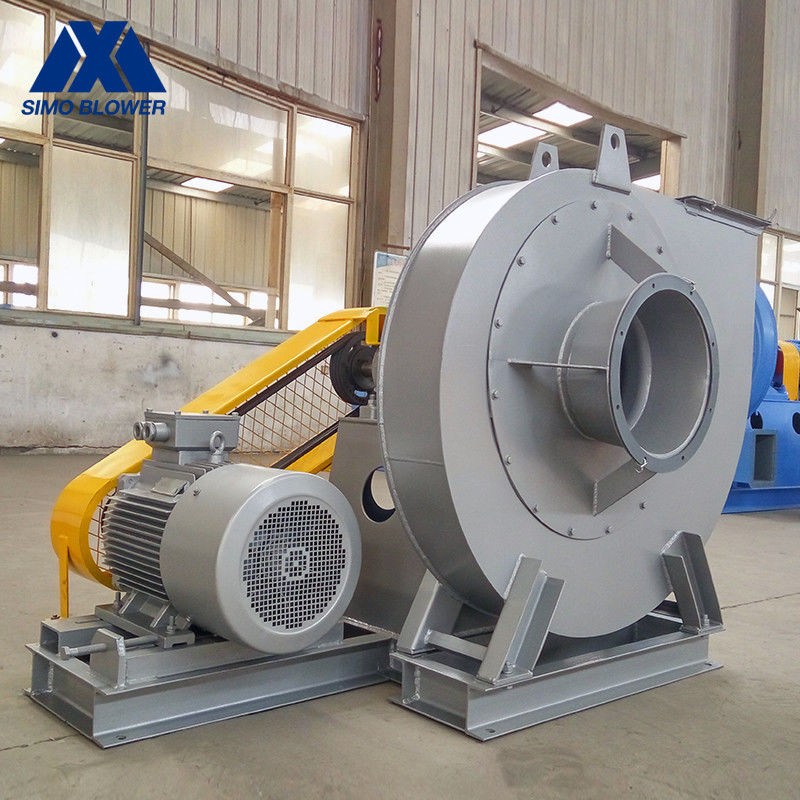

V-correa media industrial de la presión del proyecto forzado que conduce la fan del ventilador del cemento
Introducción
La fan de la serie de la medio-presión 6-05 puede cumplir los requisitos de funcionamiento del flujo y de la alta presión grandes al mismo tiempo, y tiene las características de la eficacia alta y de poco ruido. Es productos centrífugos de una fan de la serie con una amplia gama de funcionamiento.
La eficacia completa máxima diseñada de la presión es más alta de las fans de ventilación de la caldera de la nueva serie del 80% y las fans de proyecto inducido con el de poco ruido.
Puede ser seleccionada si las condiciones de la toma son equivalentes y el funcionamiento es conveniente.
La V-correa media industrial de la presión del proyecto forzado que conduce la fan del ventilador del cemento se puede utilizar para transportar temperatura normal o el gas limpio de alta temperatura, el gas polvoriento, el gas inflamable, el gas corrosivo, el polvo o los materiales granulares, los materiales de la fibra, el etc.
La fan centrífuga se aplica en caldera industrial, (la fan centrífuga se puede aplicar en caldera industrial,) él también se puede aplicar en los hornos industriales, el horno, el dispositivo industrial de la recuperación de calor residual, la cadena de producción de aluminio electrolítica sistema de la purificación del aire y el otro ambiente del trabajo industrial.
Según parámetros de la fan que usted necesita, SIMO puede hacer la fan centrífuga del ventilador la solución técnica para usted. Satisfaga tan proporcionan la capacidad del aire, gama de presión, temperatura media, voltaje y otros requisitos, más detalles nos ayudarán a diseñar la solución técnica conveniente para usted.
Datos técnicos
|
PARÁMETROS DEL PRODUCTO
|
|||
|
Fan del ventilador del cemento
Uso
|
Temperatura | Aire normal de la temperatura, aire caliente | |
| Composición del aire | Aire limpio, aire polvoriento, gas corrosivo, gas combustible, materiales del polvo, materiales ligeros de la partícula | ||
|
Fan del ventilador del cemento
Funcionamiento
|
Diámetro del impeledor |
400-2000 |
milímetro |
| Velocidad del árbol principal |
≤3000 |
RPM | |
| Gama de presión |
954-28000 |
PA | |
| Gama del flujo |
1090-230000 |
m3/h | |
|
Fan del ventilador del cemento
Estructura
|
Cuchilla |
Al revés |
|
| Ayuda del impeledor | SWSI (sola anchura, sola entrada), impeledor sobresalido por. | ||
| Drivetrain | V-correa | Puede asignar | |
| Lubricación | Lubricación de baño del aceite | ||
| Llevar el enfriamiento | Refrigeración por aire, refrigeración por agua, enfriado por aceite | ||
|
Fan del ventilador del cemento
Sistema
configuración |
Motor | ABB, SIEMENS, WEG, TECO, SIMO, marca china… |
Puede asignar |
| Impeledor | Q235, Q345, SS304, SS316, HG785, DB685… | ||
|
Cubierta, cono de la entrada de aire, Apagador de la entrada de aire |
Q235, Q345, SS304, SS316, HG785, DB685… | ||
| Eje principal | acero 45# (acero estructural) del carbono de alta resistencia, 42CrMo, acero inoxidable… | ||
| El llevar | MARICA, SKF, NSK, ZWZ… | ||
|
Fan del ventilador del cemento
Opcional
componentes |
Bastidor base del sistema, investigación protectora, compensador de la tubería del silenciador, de la entrada y del mercado, Reborde de la entrada y del mercado, apagador, actuador eléctrico, aislador de choque, acoplamiento del diafragma, acoplamiento flúido, cubierta de la lluvia del motor, sensor de temperatura, sensor vibrante, arrancador suave, inversor, sistema del instrumento de la supervisión eléctrica especial del motor, de sistema, de lubricación, el tanque de arriba etc del lubricante |
||
Ventajas y características
Elija el tipo correcto de la fan, parámetros razonables de la fan de la condición de funcionamiento, modelo de flujo preferido, razonablemente organice la fuente del gas, tipo cuidadosamente diseñado de la hoja, liquidación de la lengua del viento del aumento, reduzca correctamente la velocidad de la fan, diseño del volute de la mejora, principios de diseño para purificar el flujo y minimizar pérdidas secundarias del flujo y así sucesivamente. Combinado con el tipo numérico línea de la entrada de aire de la máquina del cálculo del método de diferencia finita y de la cubierta de rueda de impeledor, y la uniformidad del campo de flujo en la entrada del impeledor de la fan se utiliza como el criterio de optimización para optimizar la entrada de aire. El método antedicho se combina con el impeledor original de la fan, volute y otros métodos de diseño de la optimización para integrar el procedimiento de diseño óptimo del impeledor, el volute y la entrada de aire, el nivel de ruidos específico más bajo y el tamaño más pequeño de la fan.
FAQ
1. ¿Qué parámetros necesitan ser proporcionados cuando usted diseña las fans centrífugas industriales?
Respuestas: Flujo de aire, presión total o presión estática, temperatura de la entrada, voltaje y frecuencia local, altitud etc.
Si hay gas inflamable y explosivo, o cargamento grande del polvo en el medio, también informe por favor al diseñador.
2. ¿Cómo sobre las preventas servicio y servicio post-venta de su compañía?
Respuestas: Antes de nuestra cooperación, tenemos el equipo técnico profesional para ayudarle a hacer la solución técnica según sus condiciones de trabajo, para asegurarse de la operación centrífuga de la eficacia de la fan.
Después de servicio de ventas, ofreceremos el servicio de la reparación de 12 meses, y proporcionamos servicios de por vida de la continuación. Además, nuestros ingenieros están disponibles para ir al extranjero ofrecer el servicio de reparación.
3. ¿Su compañía tiene calificaciones?
Respuestas: El ventilador de SIMO ha obtenido ISO 9001-2008, CE, certificaciones de la BV y así sucesivamente.
