Ventilador centrífugo de doble succión de gran volumen de aire para aplicaciones industriales de trabajo pesado
Ventilador centrífugo de alta potencia de 6 kW
,ventilador industrial de gran volumen de aire
,ventilador centrífugo de trabajo pesado con garantía
Resumen del producto
Ventilador centrífugo de doble succión de uso pesado
Los grandes sistemas industriales a menudo requieren un alto flujo de aire, una presión estable y un funcionamiento continuo confiable.
Los ventiladores centrífugos de doble succión de la serie SIMO 4-10 están diseñados para el manejo de aire y gas de gran volumen en plantas de cemento, hornos industriales, centrales eléctricas, fábricas de acero y otras aplicaciones exigentes.
La estructura de doble succión permite que el aire entre desde ambos lados del impulsor, lo que hace que el ventilador sea adecuado para aplicaciones de gran flujo de aire.Los materiales y los sistemas de accionamiento se pueden personalizar de acuerdo con las condiciones reales de funcionamiento.
Características del producto:
1Puede trabajar de forma estable a una temperatura media alta y puede producir un gran flujo de gas con bajo ruido cuando se cumple el requisito de presión.
2.El ángulo de colocación de las palas del ventilador está optimizado, es más resistente al desgaste y tiene una vida útil más larga.
3.El amortiguador de aire puede utilizarse para ajustar de forma flexible la presión y el flujo del ventilador durante el funcionamiento.con ajustar la presión y el flujo del ventilador cambiando la velocidad.
4Para el material del impulsor y el eje principal, elegiremos acero de carbono de alta resistencia, acero de baja aleación, acero de aleación de alta temperatura,acero aliado de alta resistencia resistente a altas temperaturas en diferentes condiciones de trabajo, temperatura y velocidad de trabajo, de modo que el impulsor y el eje principal mantengan una resistencia fiable a altas temperaturas.
5Los sistemas de ventiladores con diámetros de la manivela inferiores a 1400 mm a temperatura normal no requieren dispositivos adicionales de enfriamiento del rodamiento, lo que reduce la inversión y el mantenimiento de los usuarios.
6.El impulsor es recocido para eliminar la tensión interna generada durante la soldadura, asegurando que el impulsor no sufre arrastre y grietas.
7.La soldadura del impulsor y el eje principal son detección de defectos por ultrasonidos para garantizar que no haya defectos de soldadura y defectos de material para garantizar la resistencia.
8.El impulsor está sometido a un alto nivel de corrección del equilibrio dinámico para garantizar el funcionamiento estable del ventilador.
9Hay una variedad de accesorios para elegir.
| No de serie. | 4-10serie | Selección de características | |||||
| Es normal. | anti-corrosión | resistente al desgaste | Temperatura alta | Protección contra explosiones | Las observaciones | ||
| Desempeño | Diámetro del impulsor | 400-3000 mm | |||||
| velocidad de rotación | No más de 4000 rpm | ||||||
| Rango de presión | 615-8302Pa | ||||||
| Rango de flujo | 10696-952530M3/h | ||||||
| Estructura | Tipo de hoja | Tipo de aerófilo hacia atrás, recto | |||||
| Apoyo del impulsor | SWSI ((Ancho único, entrada única), DWDI ((Ancho doble, entrada doble), tipo sobreponido | ||||||
| Método de lubricación | Lubricación con baño de aceite, lubricación con grasa, lubricación con estación de aceite | Se puede especificar | |||||
| Método de enfriamiento | Frío por aire, frío por agua, frío por aceite | Se puede especificar | |||||
| Modo de conducción | Acción directa, accionamiento por acoplamiento, accionamiento por cinturón | Se puede especificar | |||||
| Composición de los gases | Temperatura del gas | Es normal. | Solicitud del cliente | Solicitud del cliente | ≥ 250oC | Solicitud del cliente | |
| gas característico | Gas limpio | Gas corrosivo | Polvo de partículas | Gas de alta temperatura | Gas inflamable, gas explosivo | ||
| Configuración del sistema | Marca del motor | Marca china muy conocida, ABB, WEG, etc. | Se puede especificar | ||||
| Las demás máquinas | Acero al carbono de alta calidad | FRP, acero inoxidable, revestimiento de caucho | Capa resistente al desgaste o revestimiento resistente al desgaste, parche cerámico | Acero aleado de alta calidad a alta temperatura | FRP, aleación de aluminio | Se puede especificar | |
| Cono de entrada de aire | Acero al carbono de alta calidad | FRP, acero inoxidable, revestimiento de caucho | Acero al carbono de alta calidad | Acero al carbono de alta calidad | Acero al carbono de alta calidad | Se puede especificar | |
| Cubierta | Acero al carbono de alta calidad | FRP, acero inoxidable, revestimiento de caucho | Acero al carbono de alta calidad | Acero al carbono de alta calidad | Acero al carbono de alta calidad | Se puede especificar | |
| Amortizador de aire | Acero al carbono de alta calidad | FRP, acero inoxidable, revestimiento de caucho | Acero al carbono de alta calidad | Acero al carbono de alta calidad | Acero al carbono de alta calidad | Se puede especificar | |
| Eje principal | Acero de carbono de alta resistencia, acero estructural de aleación | Se puede especificar | |||||
| Cubierta | ZWZ, SKF, FAG y NSK | Se puede especificar | |||||
| Casas de rodamientos | De hierro fundido | ||||||
| Las demás: | Se trata de un sistema de control de la calidad. | ||||||
| Las partes de las opciones | Cuadro de base del sistema, Protector de pantalla, silenciador, conexiones flexibles de entrada y salida, brida de contador de entrada y salida, amortiguador de aire, actuador eléctrico, amortiguador, acoplamiento de diafragma,Acoplamiento de fluidos, Motor cubierta de lluvia, sensor de temperatura, sensor de vibración, arrancador suave, inversor, motor eléctrico especial, instrumento de monitoreo del sistema. | ||||||
Por favor, proporcione las condiciones de funcionamiento del ventilador e información de parámetros, y el gerente de negocios le dará una cotización
Xinxiang Xima Blower Co., Ltd. ha aprobado la integración a nivel nacional de la industrialización y la evaluación del sistema de gestión de tecnología de la información, la certificación del sistema de gestión de calidad ISO9001,Certificación del sistema de gestión ambiental ISO14001, la certificación del sistema de gestión de la salud y la seguridad en el trabajo ISO45001 y la certificación CE UE.
¿Qué es un ventilador centrífugo de doble succión?
R: Un ventilador centrífugo de doble succión utiliza una estructura de entrada doble que permite que el aire entre desde ambos lados del impulsor, proporcionando una mayor capacidad de flujo de aire para grandes aplicaciones industriales.
¿Dónde se utilizan los ventiladores de doble succión?
R:Se utilizan comúnmente en:
- Plantas de cemento
- Ovenas rotativas
- Sistemas metalúrgicos
- Equipo de eliminación de polvo de gran tamaño
- Calderas industriales
¿Por qué usar un ventilador de doble aspiración para los sistemas de hornos?
R:Debido a que los sistemas de hornos suelen requerir un gran flujo de aire, un funcionamiento estable y un transporte continuo de gas en condiciones exigentes.
¿Cómo elegir un ventilador centrífugo de doble succión?
A. La selección depende de:
- Volumen del aire
- Presión
- Temperatura del gas
- Concentración de polvo
- Sistema de aplicación

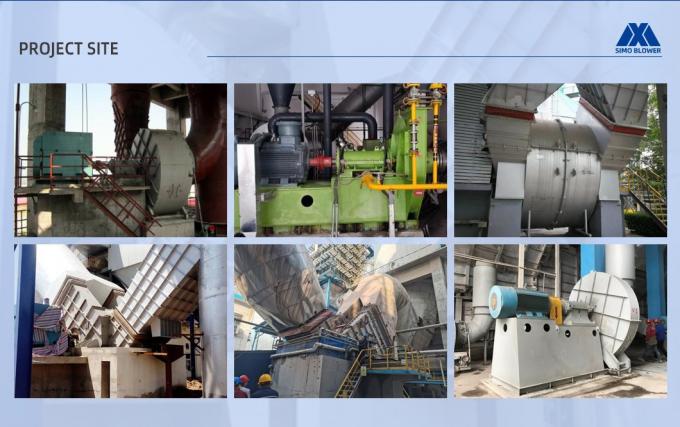

Casos de clientes
-
-
-
-
-
-
-
