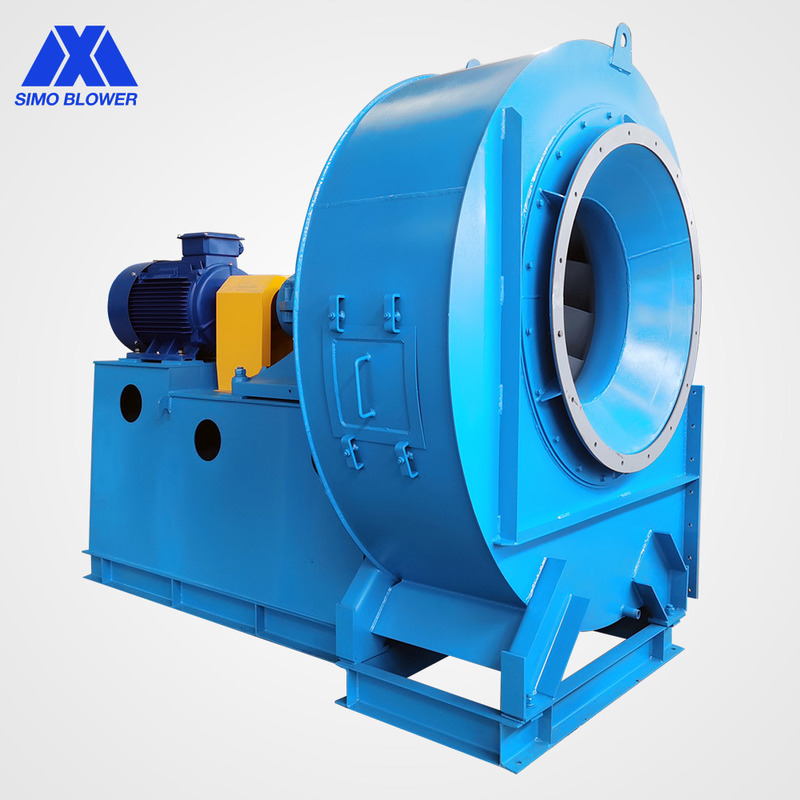

Fabricante de ventiladores centrífugos industriales de alta eficiencia en acero al carbono de alta calidad Q345
Ventilador industrial de acero al carbono Q345
,Ventilador centrífugo de alta eficiencia
,Fabricante de ventiladores centrífugos industriales
Ventilador centrífugo de alta calidad para eliminación de polvo con alimentación trifásica industrial
Este tipo de ventilador sellado para gas seco está diseñado para la industria química, capaz de transportar eficazmente gases corrosivos nocivos. Construidos con materiales resistentes a la corrosión, estos ventiladores aseguran un funcionamiento estable en entornos hostiles, cumpliendo con los requisitos de seguridad y fiabilidad de la producción química.
1.Es capaz de emitir una presión de salida más alta al tiempo que proporciona más flujo de gas con menos ruido. Funcionamiento estable a temperaturas más altas del medio.
2.La velocidad del ventilador se puede ajustar de forma flexible mediante la combinación de diferentes diámetros de polea para que el ventilador funcione en el punto de mayor eficiencia y reducir el desperdicio de energía.
3.Se proporcionan guías deslizantes del motor para facilitar la tensión de la correa y reducir la pérdida de energía debido a la holgura de la correa.
4.La carcasa del cojinete está reservada para las posiciones de montaje de los sensores de temperatura y vibración, para facilitar la instalación del dispositivo de monitoreo del funcionamiento del ventilador.
5.Utilice lubricante líquido, no es necesario abrir la carcasa del cojinete para reemplazar y llenar el aceite. La carcasa del cojinete está provista de una ventana de observación para facilitar la observación de la calidad y el stock del aceite lubricante.
6.La carcasa del cojinete utiliza un sello mecánico de laberinto, un diseño único a prueba de fugas de aceite en el interior, un orificio de ventilación en la parte superior y un sellador en la junta, eliminando por completo la posibilidad de fugas de aceite en la carcasa del cojinete.
7.El impulsor se recoce para eliminar por completo la tensión interna generada durante la soldadura, lo que garantiza que el impulsor no sufra deformaciones ni grietas.
| Número de serie | Serie 5-12 | Selección de características | |||||
| Normal | Anticorrosión | Resistente al desgaste | Alta temperatura | Antiexplosión | Observaciones | ||
| Rendimiento | Diámetro del impulsor | 400-3300mm | |||||
| Velocidad de rotación | ≤4000rpm | ||||||
| Rango de presión | 684-8687Pa | ||||||
| Rango de flujo | 590.4-700735m³/h | ||||||
| Estructura | Tipo de aspa | Hacia atrás, Recta, Tipo aerodinámico | |||||
| Soporte del impulsor | SWSI (Ancho simple, Entrada simple), DWDI (Ancho doble, Entrada doble), Tipo voladizo | ||||||
| Método de lubricación | Lubricación por baño de aceite, lubricación por grasa, estación de aceite lubricante | Se puede especificar | |||||
| Método de enfriamiento | Enfriamiento por aire, Enfriamiento por agua, Enfriamiento por aceite | Se puede especificar | |||||
| Modo de accionamiento | Accionamiento directo, Accionamiento por acoplamiento, Accionamiento por correa | Se puede especificar | |||||
| Composición del gas | Temperatura del gas | Normal | Solicitud del cliente | Solicitud del cliente | ≥250ºC | Solicitud del cliente | |
| Característica del gas | Gas limpio | Gas corrosivo | Polvo particulado | Gas de alta temperatura | Gas inflamable, gas explosivo | ||
| Configuración del sistema | Marca del motor | Marca famosa china, ABB, Siemens, WEG, etc. | Se puede especificar | ||||
| Impulsor | Acero al carbono de alta calidad | FRP, Acero inoxidable, Revestimiento de goma | Capa resistente al desgaste o revestimiento resistente al desgaste, parche cerámico | Acero de aleación de alta calidad para altas temperaturas | FRP, Aleación de aluminio | Se puede especificar | |
| Cono de entrada de aire | Acero al carbono de alta calidad | FRP, Acero inoxidable, Revestimiento de goma | Acero al carbono de alta calidad | Acero al carbono de alta calidad | Acero al carbono de alta calidad | Se puede especificar | |
| Carcasa | Acero al carbono de alta calidad | FRP, Acero inoxidable, Revestimiento de goma | Acero al carbono de alta calidad | Acero al carbono de alta calidad | Acero al carbono de alta calidad | Se puede especificar | |
| Amortiguador de aire | Acero al carbono de alta calidad | FRP, Acero inoxidable, Revestimiento de goma | Acero al carbono de alta calidad | Acero al carbono de alta calidad | Acero al carbono de alta calidad | Se puede especificar | |
| Eje principal | Acero al carbono de alta resistencia, Acero estructural de aleación | Se puede especificar | |||||
| Rodamiento | ZWZ, SKF, FAG, NSK | Se puede especificar | |||||
| Carcasa del cojinete | Hierro fundido | ||||||
| Tornillos de cimentación | GB799-1988 | ||||||
| Piezas opcionales | Estructura base del sistema, Pantalla protectora, Silenciador, Conexiones flexibles de entrada y salida, Contrabrida de entrada y salida, Amortiguador de aire, Actuador eléctrico, Amortiguador de impactos, Acoplamiento de diafragma, Acoplamiento hidráulico, Cubierta para la lluvia del motor, Sensor de temperatura, Sensor de vibración, Arrancador suave, Inversor, Motor eléctrico especial, Instrumento de monitoreo del sistema. | ||||||
-
